VLAN tagging op VMware

Estimated reading time: 1 min

Introduction

Voor het toevoegen van extra IP-adressen uit verschillende reeksen moet je VLAN-tagging instellen (IEEE 802.1Q-netwerkstandaard). Onze switches ondersteunen gemengde modes dat will zeggen dat je untagged verkeer in jouw hoofd-VLAN kunt hebben en tagged verkeer in jouw additionele VLAN’s. In dit voorbeeld is het hoofd-VLAN 453 met range 89.207.131.0/24 and onze additionele VLAN is 3014 met range 77.95.230.0/24. Omdat we een gemengde verkeer setup hebben is ons hoofd-VLAN untagged, daarom veranderen we niets aan onze hoofd-VLAN.

Nadat de installatie op de netwerkswitch is voltooid (neem contact op met support voor deze configuratie), moet je de additionele VLAN kunnen toevoegen aan jouw netwerkconfiguratie.

Vereisten

  • Logingegevens van vSphere Client.

Stap 1: Log in op jouw vSphere Client

Log in op jouw vSphere Client.

Stap 2: Voeg de additionele VLAN toe

Voeg de additionele VLAN toe aan de Netwerkconfiguratie.

VLAN-tagging-on-VMware-01

Klik op de Configuratie tab “Networking” en vervolgens op “Add Networking”.

VLAN-tagging-on-VMware-02

Je zou nu “Add Network Wizard” moeten zien, selecteer “Virtual Machine” als Connection Type en klik op Next:

VLAN-tagging-on-VMware-03

Selecteer “Use vSwitch0” en klik op “Next”.

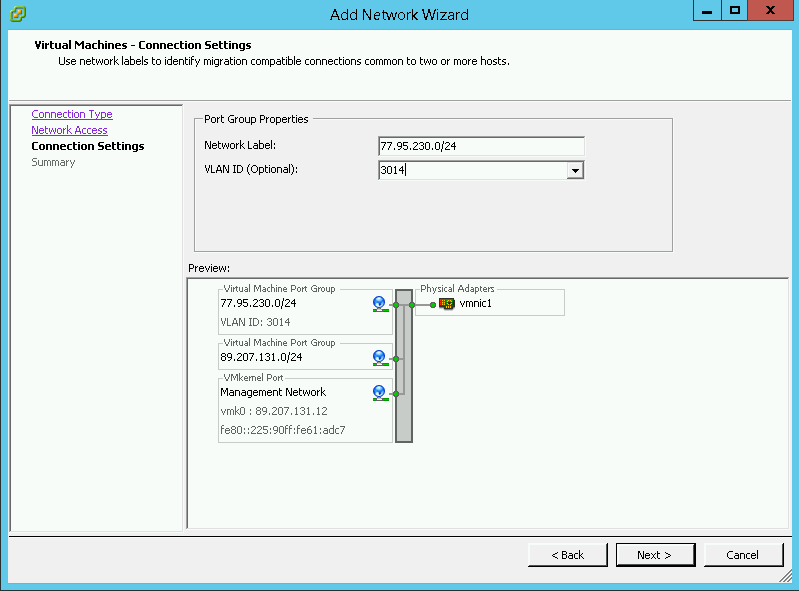

VLAN-tagging-on-VMware-04

Geef een passende naam zoals “Network label”, wij gebruiken 77.95.230.0/24 zodat we weten welke IP-adressen tot dit netwerk behoren. Geef een bijbehorende VLAN-ID van dat netwerk op (neemt contact op met support als je het niet weet). In ons voorbeeld is dat 3014, klik vervolgens op “Next”.

VLAN-tagging-on-VMware-05

Controleer jouw instellingen in het overzicht en klik op “Finish”.

Stap 3: Selecteer het juiste netwerk

Selecteer het juiste netwerk bij het toevoegen of bijwerken van VM-instellingen.

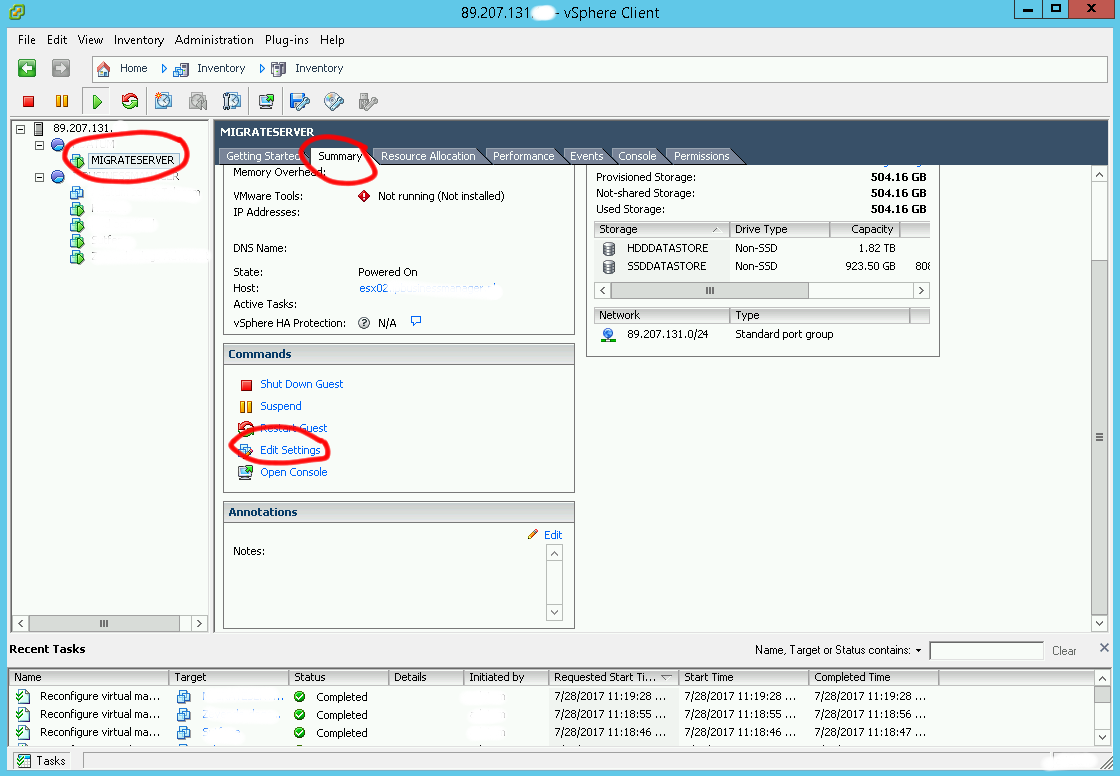

VLAN-tagging-on-VMware-06

Nadat je een additionele netwerk hebt aangemaakt, kun je een IP-adres uit deze VLAN gebruiken bij het maken van een VM. Voor een bestaande VM kun je klikken op VM en vervolgens klik je op de “Summary ” tab. Klik vervolgens op “Edit Settings’.

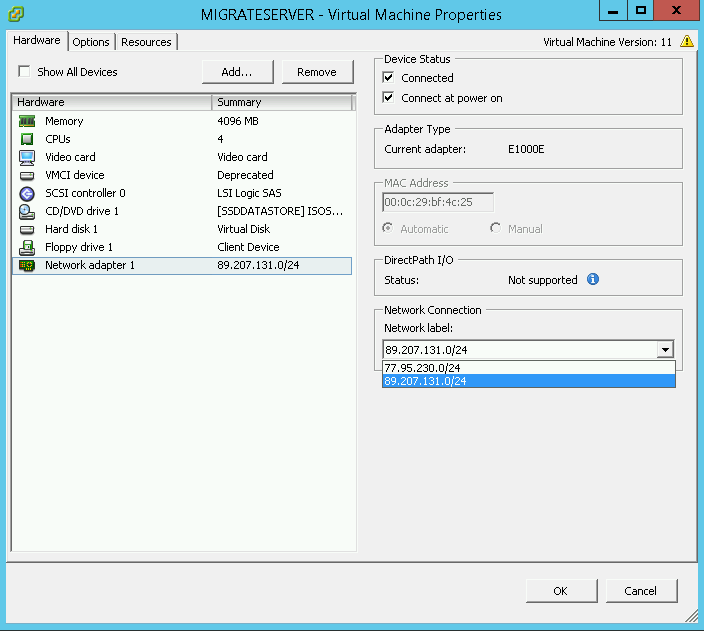

VLAN-tagging-on-VMware-07

Ga via de Virtual machine eigenschappen naar “Network adapter 1” en selecteer het juiste “Network label” onder “Network Connection”.

Stap 4: VM instellen

Set up your VM as usual. After setting up your hypervisor correctly you shouldn’t do anything special on your VM. The VM network settings should be set up as usual and you should not be doing VLAN tagging on the VM because the hypervisor will take care of that.

Je kunt nu je VM instellen. Nadat je de hypervisor hebt ingesteld hoe je niets bijzonders te doen op de VM. De VM-netwerkinstellingen moeten worden ingesteld en je hoeft geen VLAN-tagging uit te voeren op de VM, omdat de hypervisor daarvoor zorgt.

Conclusie

Gefeliciteerd, je hebt met succes een VLAN op VMware ingesteld.
